弹簧紧固件垫圈胀圈原因分析

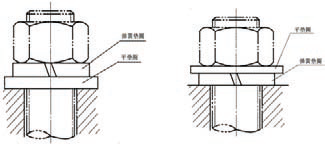

　　弹簧垫圈在装配过程中，出现弹簧垫圈的直径变大、向外膨胀，这种现象，我们称之为弹簧垫圈的“胀圈”。弹簧垫圈发生胀圈现象由来已久。早在半个多世纪以前，就有过相关的报道。至于发生胀圈现象的原因，则众说纷纭，始终没有一个明确的解释，至今没有定论，由胀圈引起的弹簧垫圈质量纠纷也始终没有停止。本文根据本人多年处理弹簧垫圈胀圈问题的经验，对发生胀圈的原因进行深入分析。弹簧垫圈的正常装配关系如图1所示。在弹簧垫圈与机体之间或者在弹簧垫圈与螺母之间增加一个平垫圈，也是常见的装配形式，见图2和图3。

　　对于这个现象，人们往往从弹簧垫圈本身找原因，从制造质量、设计特点、制造工艺甚至材料、热表处理等方面寻找原因。例如，曾经有人认为轻型弹簧垫圈要比标准型弹簧垫圈更容易发生胀圈，也有人曾认为垫圈的梯形截面是造成胀圈的重要因素，还有人认为弹簧垫圈的切断角度及断后棱角对胀圈有影响，甚至还有人把弹簧垫圈的材料当成发生胀圈的重要原因，认为不锈钢弹簧垫圈要比弹簧钢弹簧垫圈更容易出现胀圈等等。苦思冥想，想了很多“解决办法”，但由于没有触及问题的核心，效果都不好，问题始终没有得到根本解决。

图1

图2

摘自《紧固件》
